در بسیاری از واحدهای صنعتی، عملکرد صحیح تجهیزات برقی به نحوه توزیع، کنترل و حفاظت انرژی الکتریکی وابسته است. یکی از مهمترین تجهیزاتی که این وظایف را بر عهده دارد، تابلو برق صنعتی است. این تابلوها مجموعهای از تجهیزات الکتریکی مانند کلیدها، فیوزها، کنتاکتورها، رلهها، تجهیزات کنترلی و حفاظتی را در یک محفظه منظم و ایمن در کنار یکدیگر قرار میدهند. انتخاب و طراحی صحیح تابلو برق میتواند علاوه بر افزایش ایمنی، موجب کنترل بهتر فرآیندهای صنعتی و کاهش احتمال آسیب به تجهیزات شود.
در این زمینه، شرکت نورآسا در زمینه ارائه راهکارها و تجهیزات مرتبط با تابلوهای برق صنعتی فعالیت دارد و میتواند متناسب با نوع پروژه، شرایط محیطی و نیازهای مجموعههای صنعتی، راهکار مناسب را ارائه کند.
تابلو برق صنعتی چیست؟
تابلو برق صنعتی محفظهای است که برای نصب، سازماندهی، کنترل و حفاظت از تجهیزات الکتریکی مورد استفاده قرار میگیرد. این تابلوها میتوانند برای کاربردهای مختلفی از جمله توزیع برق، کنترل موتورهای الکتریکی، اتوماسیون صنعتی، کنترل خطوط تولید و حفاظت از تجهیزات مورد استفاده قرار بگیرند.
در یک مجموعه صنعتی، برق باید با ولتاژ و جریان مناسب به بخشهای مختلف منتقل شود. در عین حال، لازم است تجهیزات در برابر عواملی مانند اتصال کوتاه، اضافهبار، افزایش جریان و برخی خطاهای الکتریکی محافظت شوند. تابلو برق با قرار دادن تجهیزات مناسب در یک ساختار مهندسیشده، مدیریت این فرآیند را سادهتر و ایمنتر میکند.
ساختار تابلو بسته به کاربرد آن میتواند متفاوت باشد. به همین دلیل، نمیتوان یک مدل مشخص را برای تمام کارخانهها و واحدهای صنعتی مناسب دانست. نوع بار، ظرفیت برق، تعداد تجهیزات، شرایط محیطی و نوع فرآیند تولید از جمله مواردی هستند که در طراحی تابلو اهمیت دارند.

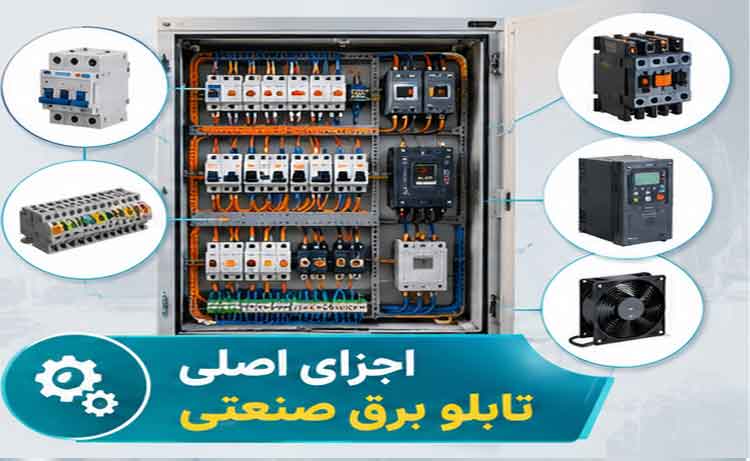

اجزای اصلی تابلو برق صنعتی
اجزای بهکاررفته در یک تابلو به نوع و کاربرد آن بستگی دارد؛ اما برخی تجهیزات در بسیاری از تابلوهای صنعتی مورد استفاده قرار میگیرند.
کلیدهای حفاظتی
کلیدهای حفاظتی وظیفه قطع مدار در شرایط غیرعادی را بر عهده دارند. در صورت ایجاد جریان بیش از حد مجاز یا اتصال کوتاه، تجهیزات حفاظتی میتوانند از مدار و تجهیزات پاییندست محافظت کنند.
کنتاکتور
کنتاکتورها برای قطع و وصل مدارهای قدرت به صورت الکتریکی استفاده میشوند. این تجهیزات بهخصوص در مدارهای مربوط به موتورهای الکتریکی و سیستمهای کنترلی کاربرد زیادی دارند.
رلههای حفاظتی و کنترلی
رلهها میتوانند برای کنترل مدار یا تشخیص برخی شرایط غیرعادی مورد استفاده قرار بگیرند. انتخاب نوع رله باید بر اساس ساختار مدار و نیازهای سیستم انجام شود.
تجهیزات اندازهگیری
ولتمتر، آمپرمتر، مولتیمترها و تجهیزات اندازهگیری دیگر میتوانند برای بررسی پارامترهای الکتریکی سیستم مورد استفاده قرار بگیرند. وجود تجهیزات اندازهگیری مناسب، کنترل وضعیت سیستم را برای اپراتور آسانتر میکند.
شینهها و تجهیزات اتصال
شینهها وظیفه انتقال جریان در داخل تابلو را بر عهده دارند و باید متناسب با جریان عبوری و ساختار تابلو انتخاب شوند. نحوه چیدمان و عایقبندی این بخش نیز اهمیت زیادی دارد.
تجهیزات کنترلی
در تابلوهای کنترل و اتوماسیون، تجهیزاتی مانند PLC، رلههای واسط، منابع تغذیه و تجهیزات ارتباطی میتوانند در کنار تجهیزات قدرت قرار بگیرند.
انواع تابلو برق صنعتی
تابلوهای صنعتی را میتوان بر اساس کاربرد، محل نصب، سطح ولتاژ و ساختارشان دستهبندی کرد.
تابلو برق توزیع
تابلوهای توزیع برای دریافت انرژی الکتریکی و توزیع آن میان مدارها و مصرفکنندههای مختلف مورد استفاده قرار میگیرند. در کارخانهها و ساختمانهای صنعتی، تابلوهای توزیع میتوانند بخش مهمی از شبکه برق را مدیریت کنند.
تابلو برق کنترل
این نوع تابلوها بیشتر برای کنترل فرآیندها و تجهیزات صنعتی مورد استفاده قرار میگیرند. در این تابلوها ممکن است تجهیزات کنترلی مختلفی برای مدیریت عملکرد دستگاهها نصب شود.
تابلو برق موتور
برای راهاندازی، توقف و کنترل موتورهای الکتریکی میتوان از تابلوهای مخصوص موتور استفاده کرد. بسته به نوع موتور و نیاز پروژه، تجهیزات حفاظتی و کنترلی متفاوتی در این تابلوها قرار میگیرد.
تابلو برق اتوماسیون صنعتی
در خطوط تولید مدرن، تابلو برق میتواند بخشی از سیستم اتوماسیون صنعتی باشد. PLC، تجهیزات ورودی و خروجی، درایوها و تجهیزات ارتباطی از جمله تجهیزاتی هستند که ممکن است در این ساختار مورد استفاده قرار بگیرند.
اهمیت طراحی صحیح تابلو برق صنعتی
طراحی تابلو فقط به انتخاب یک محفظه و نصب تجهیزات داخل آن محدود نمیشود. ظرفیت مدار، نوع بار، جریان مصرفی، نحوه توزیع برق و شرایط نصب باید پیش از ساخت یا انتخاب تابلو بررسی شوند.
اگر تجهیزات متناسب با شرایط واقعی پروژه انتخاب نشوند، ممکن است سیستم با مشکلاتی مانند افزایش دما، عملکرد نامناسب تجهیزات حفاظتی، دشواری تعمیرات یا محدودیت در توسعه آینده مواجه شود.
در مقابل، طراحی اصولی باعث میشود تجهیزات به شکل منظمتری در تابلو قرار گرفته و دسترسی برای سرویس و تعمیر نیز آسانتر باشد. همچنین میتوان فضای مناسبی برای توسعههای آینده در نظر گرفت تا در صورت افزایش ظرفیت سیستم، تغییرات با دشواری کمتری انجام شود.
تابلو برق صنعتی مناسب چه ویژگیهایی دارد؟
یک تابلو برق صنعتی مناسب باید بر اساس مشخصات پروژه انتخاب یا طراحی شود. کیفیت تجهیزات تنها یکی از عوامل مهم در این زمینه است و موارد دیگری نیز باید بررسی شوند.
یکی از این موارد، کیفیت و مشخصات فنی تجهیزات داخلی است. استفاده از تجهیزات متناسب با جریان و ولتاژ سیستم میتواند نقش مهمی در عملکرد صحیح تابلو داشته باشد.
مورد دیگر، کیفیت ساخت و سیمکشی داخلی است. شمارهگذاری مناسب سیمها، نظم در مسیرهای سیمکشی و جداسازی مناسب مدارهای مختلف باعث میشود عملیات عیبیابی و تعمیرات سادهتر شود.
همچنین محفظه تابلو باید متناسب با محل نصب انتخاب شود. برای مثال، محیطهای دارای گردوغبار، رطوبت یا شرایط خاص صنعتی ممکن است به تابلوهایی با سطح حفاظت مناسب نیاز داشته باشند.
عوامل مؤثر بر انتخاب تابلو برق صنعتی
پیش از سفارش یا خرید تابلو باید چند عامل اصلی بررسی شود:
نوع کاربرد: مشخص شود تابلو برای توزیع برق، کنترل موتور، اتوماسیون یا کاربرد دیگری استفاده خواهد شد.
ظرفیت سیستم: جریان مصرفی و توان تجهیزات باید مشخص شود تا تجهیزات داخلی متناسب با آن انتخاب شوند.
شرایط محیطی: دما، رطوبت، گردوغبار و محل نصب از عوامل مؤثر بر انتخاب محفظه و تجهیزات هستند.
تعداد مدارها: تعداد ورودیها، خروجیها و تجهیزات مورد نیاز روی ابعاد و ساختار تابلو تأثیر دارد.
امکان توسعه: در صورت احتمال افزایش تجهیزات در آینده، بهتر است فضای لازم برای توسعه در طراحی در نظر گرفته شود.
سهولت تعمیر و نگهداری: چیدمان داخلی باید به گونهای باشد که تکنسین بتواند تجهیزات و مدارهای مورد نیاز را بهسادگی شناسایی و بررسی کند.
نقش تابلو برق در ایمنی تجهیزات صنعتی
یکی از مهمترین وظایف تابلو برق صنعتی فراهم کردن شرایط مناسب برای حفاظت و کنترل تجهیزات الکتریکی است. تجهیزات صنعتی معمولاً هزینه بالایی دارند و خرابی یک موتور، دستگاه یا بخش کنترل میتواند باعث توقف بخشی از فرآیند تولید شود.
تجهیزات حفاظتی داخل تابلو میتوانند در شرایط تعریفشده، مدار را از شبکه جدا کنند. این موضوع علاوه بر محافظت از تجهیزات، میتواند به کاهش برخی خطرات ناشی از خطاهای الکتریکی کمک کند.
البته میزان حفاظت به طراحی کل سیستم و انتخاب صحیح تجهیزات وابسته است. بنابراین استفاده از قطعات مناسب به تنهایی کافی نیست و هماهنگی میان اجزای مختلف سیستم نیز اهمیت دارد.
چرا انتخاب سازنده و مجری تابلو اهمیت دارد؟
تابلو برق یک محصول کاملاً عمومی و یکسان برای تمام پروژهها نیست. حتی دو کارخانه با توان مصرفی مشابه ممکن است به دلیل تفاوت در تجهیزات، شرایط محیطی و فرآیند تولید، به تابلوهای متفاوتی نیاز داشته باشند.
به همین دلیل، انتخاب مجموعهای که بتواند نیاز پروژه را بررسی و راهکار متناسب ارائه کند، اهمیت زیادی دارد. مستندسازی، رعایت اصول سیمکشی، انتخاب تجهیزات مناسب و توجه به قابلیت تعمیر و توسعه از جمله مواردی هستند که هنگام انتخاب سازنده باید مورد توجه قرار گیرند.
شرکت نورآسا میتواند در زمینه راهکارهای مرتبط با تابلوهای برق و تجهیزات صنعتی، متناسب با نیاز پروژه مورد بررسی قرار گیرد. هنگام انتخاب خدمات و تجهیزات، بهتر است مشخصات فنی، نوع تجهیزات مورد استفاده، شرایط گارانتی، خدمات پس از فروش و تجربه مجموعه در پروژههای مشابه نیز بررسی شود.
شرکت نورآسا و راهکارهای تابلو برق صنعتی
شرکت نورآسا با تمرکز بر حوزه تجهیزات و راهکارهای برق صنعتی، میتواند برای مجموعههایی که به دنبال تجهیز یا توسعه سیستمهای برق و کنترل خود هستند، یکی از گزینههای قابل بررسی باشد.
برای انتخاب یک راهکار مناسب، بهتر است پیش از سفارش، اطلاعات کاملی مانند توان مصرفی، نوع تجهیزات، تعداد ورودی و خروجی، شرایط محیطی، نوع نصب و نیازهای کنترلی پروژه در اختیار کارشناسان قرار گیرد. این اطلاعات کمک میکند ساختار تابلو متناسب با نیاز واقعی مجموعه تعیین شود.
همچنین در پروژههای صنعتی، توجه به آینده سیستم اهمیت دارد. اگر احتمال افزایش ماشینآلات یا توسعه خط تولید وجود داشته باشد، بهتر است این موضوع در مرحله طراحی تابلو برق صنعتی در نظر گرفته شود.
نگهداری و سرویس تابلو برق صنعتی
پس از نصب تابلو، نگهداری صحیح آن اهمیت زیادی دارد. بازدید دورهای میتواند به شناسایی برخی مشکلات پیش از تبدیل شدن آنها به خرابی جدی کمک کند.
بررسی وضعیت اتصالات، کنترل دمای غیرعادی، بررسی تجهیزات حفاظتی، کنترل وضعیت سیمکشی و تمیز نگه داشتن فضای داخلی تابلو از جمله اقداماتی هستند که باید مطابق دستورالعمل فنی و شرایط پروژه انجام شوند.
همچنین هرگونه تغییر در سیمکشی یا تجهیزات تابلو بهتر است توسط افراد متخصص انجام شود. تغییرات بدون بررسی ممکن است باعث ایجاد خطا در مدار یا کاهش سطح ایمنی سیستم شود.
جمعبندی
تابلو برق صنعتی یکی از بخشهای مهم زیرساخت برق در کارخانهها، کارگاهها و مجموعههای صنعتی است و وظایفی مانند توزیع انرژی، کنترل تجهیزات و حفاظت از مدارها را بر عهده دارد. انتخاب صحیح تجهیزات، طراحی مناسب، سیمکشی اصولی و توجه به شرایط محیطی میتواند در عملکرد مطلوب و نگهداری آسانتر سیستم تأثیرگذار باشد.
از آنجا که نیاز هر پروژه متفاوت است، انتخاب تابلو باید بر اساس مشخصات واقعی سیستم انجام شود. ظرفیت برق، نوع مصرفکنندهها، تعداد مدارها، شرایط محیطی و نیازهای کنترلی از مهمترین عواملی هستند که باید پیش از سفارش بررسی شوند.
در این مسیر، شرکت نورآسا میتواند برای مجموعههایی که به دنبال راهکارهای مرتبط با برق صنعتی و تابلو برق صنعتی هستند، مورد بررسی قرار گیرد. دریافت مشاوره فنی و ارائه اطلاعات دقیق پروژه پیش از انتخاب نهایی، به تصمیمگیری دقیقتر و انتخاب راهکار متناسب با نیاز مجموعه کمک خواهد کرد.
